產品概述
高壓靜態無功補償裝置又稱為SVG無功補償柜，主要用于改善負荷與公共電網連接點處的電能質量。SVG無功補償裝置能夠快速、連續地提供容性或感性無功功率，實現計量考核點恒定功率因數、恒定電壓、恒定無功等控制。

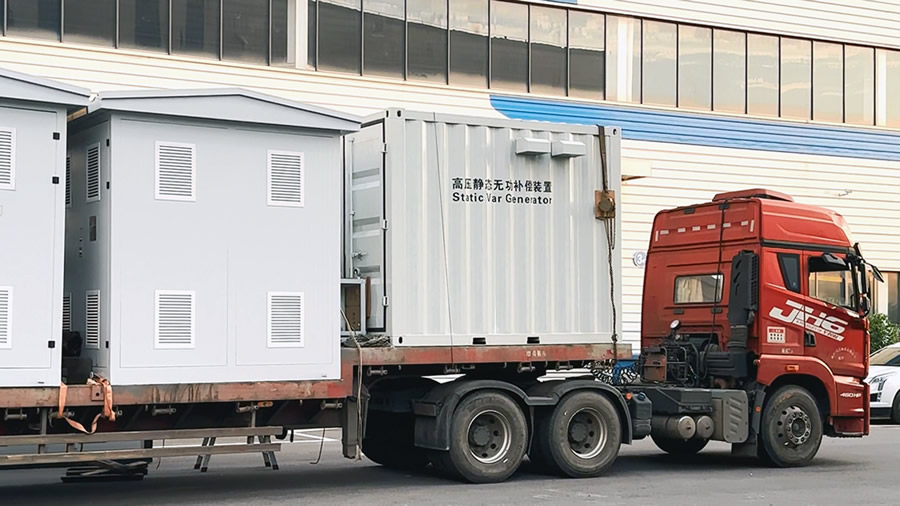

高壓靜態無功補償裝置概述
高壓靜態無功補償裝置又稱為SVG無功補償柜，主要是基于IGBT的無功補償系統，能夠快速、連續地提供容性或感性無功功率，實現計量考核點恒定功率因數、恒定電壓、恒定無功等控制。SVG無功補償裝置同時具有濾除諧波的功能，可以有效提高負荷與電網連接處的電能質量。例如治理諧波污染、抑制電壓閃變與電壓波動，實現了電力系統穩定、高效、優質地運行。高壓無功補償裝置同時具備低電壓穿越特性，可以保障在系統電壓偏低時，仍能滿功率發出無功電流，保障系統電壓穩定。
高壓靜態無功補償裝置主要技術參數
| 項目 | 參數 |
| 額定工作電壓 | 3KV、6kV、10kV、35kV |
| 工作頻率 | 50/60Hz |
| 運行電壓特性 | 110%Ue：長期運行；120%Ue：1分鐘保護 |
| 主回路拓?fù)?/td> | 鏈接（11串或15串） |
| 連接方式 | 三相三線 |
| 平均功耗 | ＜0.8% |
| 響應速度 | ≤5ms |
| 平均失效時間 | ＞75000小時 |
| 平均恢復時間 | ＜5分鐘 |
| 冷卻方式 | 強制風冷 |
| 保護方式 | 硬件保護與軟件保護 |
| 進線方式 | 下進線 |
| 通訊 | RS485/modbus協議 |
| 模塊連接 | 塑料光纖 |
| 設備供電 | 雙路（交流+UPS） |
| 設備電源 | 380VAC；220/110VDC |
| 控制算法 | 瞬時無功控制、自適應電流分段控制、功率單元電壓平衡控制等 |
| 控制功能 | 無功控制、功率因素控制、諧波濾除、低壓穿越等 |
| 控制方式 | 本地控制方式和遠方控制方式。 |
高壓靜態無功補償裝置保護功能介紹
| 項目 | 參數 |
| 系統過電壓 | 大于120%Ue（動作誤差：不大于±5％） |
| 系統欠電壓報警 | 小于0.8Us（動作誤差：不大于±5％） |
| 直流側過欠電壓 | 500V～1200V（動作誤差：不大于±5％） |
| 系統電壓不平衡 | 整定范圍：10.0～60.0%（動作誤差：不大于±10％） |
| 功率單元過溫 | 散熱器溫度70℃告警、90℃跳閘；軟件＞70℃限流 |
| 控制系統故障 | 具有同步信號異常保護功能 |
| 缺相保護 | 系統缺相時，保護動作 |
| 電網斷電保護 | 斷電時不可馬上重起，時間間隔5分鐘 |
| 浪涌過電壓 | 裝配防浪涌過電壓的保護裝置 |
