產品概述

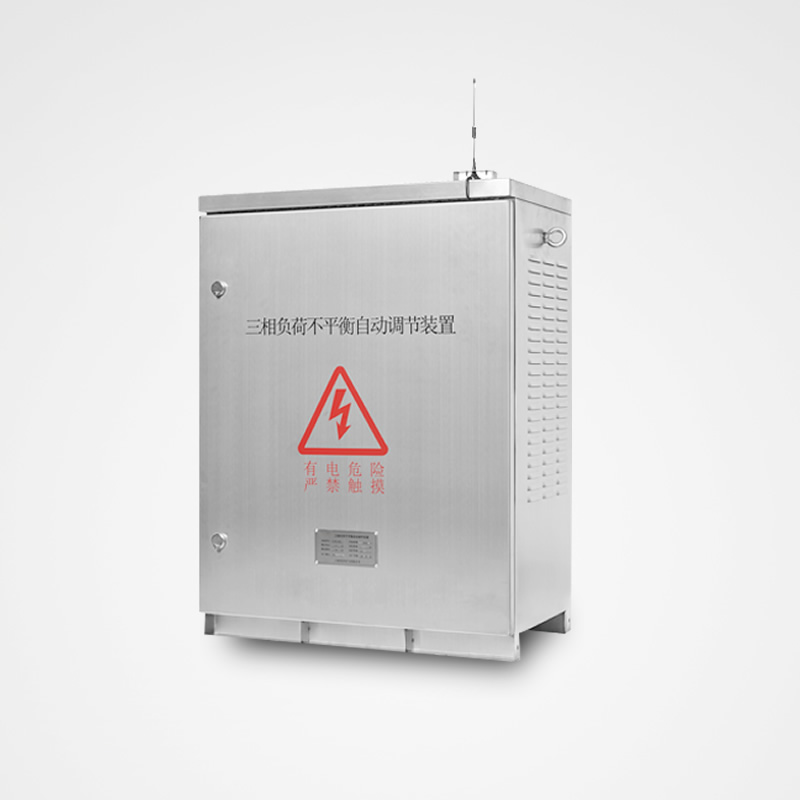

三相負荷不平衡自動調節裝置主要用于低壓配電用戶側，治理三相電流不平衡，相電壓偏低和補償無功，優化電能質量。主要規格有35A、50A、75A、100A，主要解決配電網三相不平衡問題、解決變壓器單相過載問題，并實現無功平衡，提高配電網有效輸出容量。
三相不平衡調節裝置概述
電力電子型三相負荷不平衡自動調節裝置應用電力電子技術和自動控制技術，不同于傳統的電容器、電抗器的無源方案，使用有源方案綜合性解決電網三相負載不平衡、無功、諧波等電能質量問題,尤其適用于農網柱上變壓器電能質量處理領域。其主要原理如下圖所示：
主要特點
◆有源、快速、高精度解決三相負荷不平衡問題。
◆支持手機App及GPRS監控，日常維護無需桿上作業。
◆額定容量內補償后系統三相有功電流不平衡度小于5%。
◆戶外柱上安裝設計，滿足嚴酷環境運行要求。
◆外部CT電網及負載側均可，安裝適應性強。
◆裝置低功耗設計，具備定時啟停/負載率啟停等多種節能工作模式。

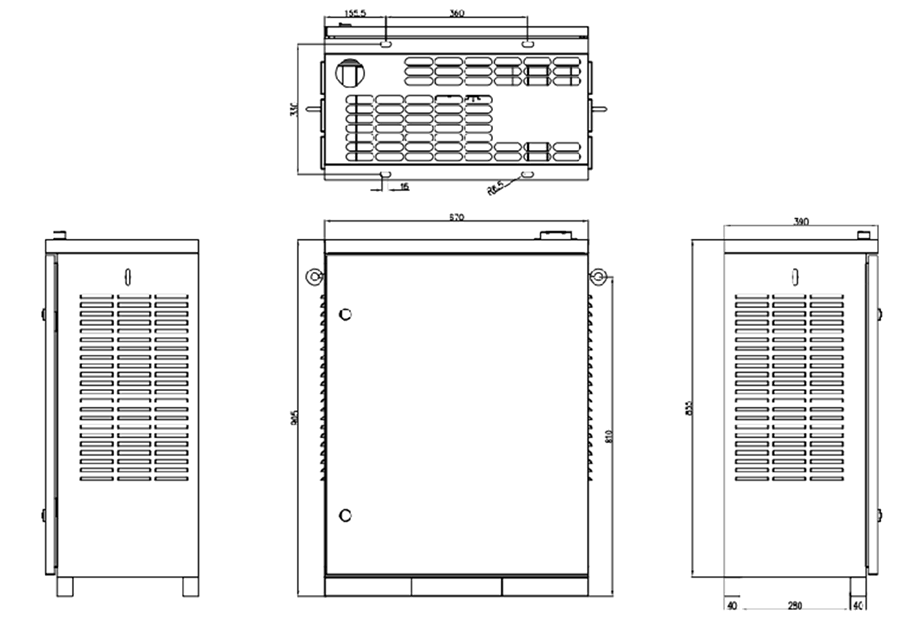

三相不平衡調節裝置尺寸圖
典型設計方案

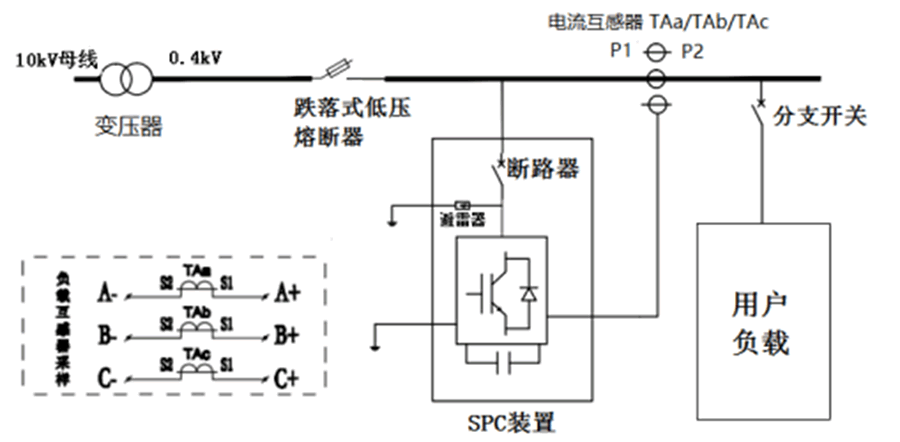

使用時外部采樣電流互感器優先安裝在負載側，也可以安裝在系統側。其設計方案如下圖所示：
性能指標
| 控制特性 | 控制器 | DSP+FPGA |
| 控制算法 | 自適應控制算法 | |
| 電容器控制接口 | 具備 | |
| 調試方式 | 液晶屏調試或手機APP調試 | |
| 監控方式 | RS485，GPRS后臺監控 | |
| 結構特性 | 防護等級 | IP44 |
| 冷卻方式 | 調速智能風冷 | |
| 噪音 | <60db | |
| 安裝方式 | 戶外柱上變壓器F桿或H桿安裝以及落地支架安裝 | |
| 環境特性 | 環境溫度 | -10~50℃ |
| 相對濕度 | 小于95%，無凝露 | |
| 安裝海拔高度 | 小于等于1000m額定容量，大于1000m適當降容 |
安裝尺寸及重量
| 應用型式 | 型號 | 接線型式 | 電壓等級 | 容量（kvar） | 尺寸（mm） | 重量（kg） |
| 戶外柱上安裝或落地支架安裝 | RY-SPC-1000/35-4-4L | 三相四線 | 380V | 35 | 670x905x390 | 60 |
| RY-SPC-1000/50-4-4L | 三相四線 | 380V | 50 | 670x905x390 | 65 | |
| RY-SPC-1000/75-4-4L | 三相四線 | 380V | 75 | 670x905x390 | 90 | |
| RY-SPC-1000/100-4-4L | 三相四線 | 380V | 100 | 670x905x390 | 110 |
安裝結構示意圖
三相負荷不平衡自動調節裝置安裝方式包括柱式安裝（F桿、H桿）和戶外落地式安裝，安裝方式如下圖。
